Entwickelt für die härtesten und anspruchsvollsten Einsätze mit einer Schnitttiefe bis 900 mm ist die Wandsäge WM90 besonders für die Ausführung großer Schneidearbeiten geeignet.
Das wegweisende Antriebskonzept ermöglicht die Kombination von extremer Zuverlässigkeit und optimaler Leistung mit geringem Serviceaufwand und reduzierten Servicekosten. Die leicht zu bedienende und präzise Fernbedienung steigert den Bedienkomfort und die Sicherheit am Arbeitsplatz.
/ Innovative Wandsäge-Lösung mit neuem Servo-System
/ Mehr Drehmoment und weniger Gewicht
/ Robuste und kompakte Bauweise
/ Sehr einfach zu servieren, da wenige und leicht zugängliche Komponenten verbaut sind
/ 3x schneller als herkömmliche Hydraulik-Systeme
/ Flexible Einsatzmöglichkeiten
/ Einfache Handhabung
/ Serviceintervall der Antriebseinheit erst nach 250 Betriebsstunden erforderlich
/ Optional mit Funkfernbedienung erhältlich
/ Komplette Systemlösung mit Antriebs- und Säge-Einheit
WM50 für Schnitte bis 500 mm Tiefe
WM90 für Schnitte bis 900 mm Tiefe
(empfohlen mit Getriebe 6SEZB05)
| / TECHNISCHE DATEN | WM50 | WM90 |
| Ausgangsleistung am Sägeblatt | 20 kW | 20 kW |
| Max. Drehzahl am Sägeblatt | 1.140 1/min | 1.140 1/min |
| Max. Sägeblattdurchmesser | 1.200 mm | 2.000 mm |
| Max. Schnitttiefe | 500 mm | 900 mm |
| Geschwindigkeit - Vorschub Eintauchen | 0 - 1 m/min | 0 - 1 m/min |
| Geschwindigkeit - Längsvorschub | 0 - 4 m/min | 0 - 4 m/min |
| Gewicht Wandsägemotor | 21 kg | 21 kg |
| Gewicht Sägekopf ohne Motor | 27 kg | 36 kg |
| Sägeblatt Bohrung | 50 mm - weitere auf Anfrage | 50 mm - weitere auf Anfrage |
| Sägeblatt Flansch für bündigen Schnitt | TK 110 - 6xM8 | TK 110 - 6xM8 |
| Maschinentiefe | 380 mm | 380 mm |
| Maschinenbreite | 450 mm | 470 mm |
| Maschinenhöhe (ohne Blattschutz) | 650 mm | 760 mm |
WM50 Sägekopf
/ Einfache Technik und sehr stabile Bauweise
/ Vorschub- und einstichmotor mit 24 V Technik
/ Gut Geschütze Buchse für Vorschubkabel
WM50 Sägekopf mit Motor
/ Schnelle Motormontage mittels Bajonettverschluss
/ Ein Wasserkreislauf zur Motorkühlung und Sägeblatt
Rollenführung
/ Schienenverriegelung mittels zweier Handhebel
/ Sehr robuste Grundplatte
/ Gleitlager sind über Schmiernippel zu fetten
Flansch und Hauptlager
/ Hauptlager vom Blattflansch einfach zugänglich
/ Stabiler Blattschutzhalter
WM90 Sägekopf
/ Technik und Bauweise wie WM50
/ Mit verstärkter Grundplatte für hohe Lasten
WM90 Sägekopf
/ Hauptlager vom Blattflansch einfach zugänglich
/ Stabilder Blattschutzhalter
WM90 Sägekopf mit Motor
/ Für Wandsägeblätter bis Ø 2000 mm einsetzbar
WM90 Sägekopf mit PowerGear Getriebe
/ Speziell geeignet für Wandsägeblätter ab einem Ø von 1.200 mm
/ 60% mehr Drehmoment
Führungsschiene WM50 / WM90
/ Sehr leichte und robuste Bauweise
/ Am besten geeignet für den Einsatz auf geraden Ebenen
/ Bei Bedarf sind Unebenheiten einfach mit Distanzstücken oder dem Schienenbefestigungsbock auszugleichen
/ Einfache und schnelle Befestigung im Mauerwerk vor Dämmplatten
| / TECHNISCHE DATEN | 1-WA-ZB030 | 1-WA-ZB065 | 1-WA-ZB130 | 1-WA-ZB230 |
| Länge | 0,30 m | 0,65 m | 1,30 m | 2,30 m |
| Gewicht | 2,5 kg | 5,5 kg | 11,0 kg | 19,0 kg |
| Ersatzteile für Führungsschienen-Typen | Zahnstange | Führungsleiste 1 | Führungsleiste 2 |
|---|---|---|---|
| 0,30 m | 2WASCHZUB0300 | 2WASCHZUB0302 | 2WASCHZUB2301 |
| 0,65 m | 2WASCHZUB0652 | 2WASCHZUB0651 | 2WASCHZUB0650 |
| 1,30 m | 2WASCHZUB1302 | 2WASCHZUB1301 | 2WASCHZUB1300 |
| 2,30 m | 2WASCHZUB2302 | 2WASCHZUB2301 | 2WASCHZUB2300 |
Zubehör

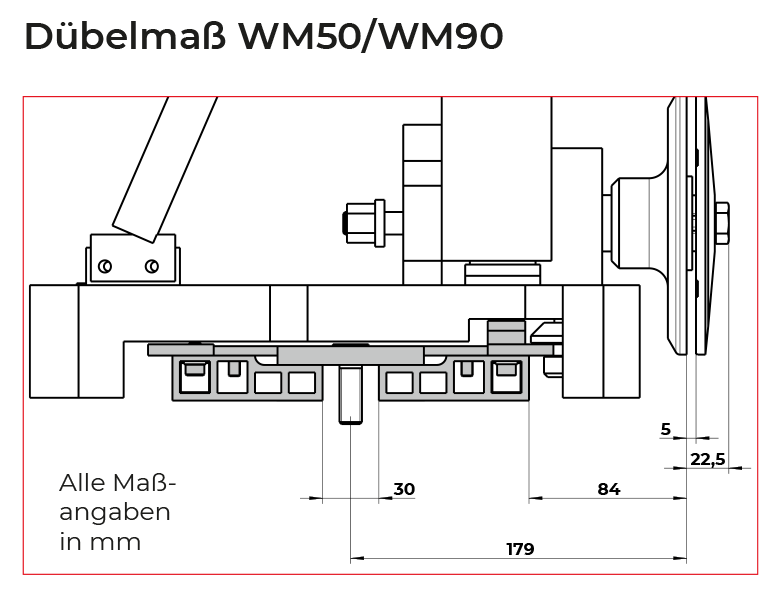

Dübellasche
Artikel-Nr. 1-WA-ZB011
Führungsschienenanschlag
Artikel-Nr. 1-WA-ZB01
Schienenbefestigungsbock
Artikel-Nr. 1-WA-ZB10
Winkleverstellbock
Artikel-Nr. 1-WA-ZB02
Dübellasche
Artikel-Nr. 1-WA-ZB012
/ Betonschrauben, Beilagscheiben, Schlagdübel & weiteres Zubehör finden Sie in den entsprechenden Produktreiter.
PowerGear für WM90
Artikel-Nr. 6SEZB05
Bei schwierigen Einsätzen mit Blattdurchmessern größer als 1.200 mm empfohlen, bei Einsatz des PowerGears Steigerung des Drehmoments um 60%
/ Untersetzungsverhältnis 1,6 : 1
/ Speziell geeignet für Wandsägeblätter ab einem Durchmesser von 1.200 mm
/ Max. 712 rpm an der Blattantriebswelle
/ Hochwertig gefrästes Aluminiumgehäuse
/ Extrem robust
/ Sehr wartungsarm
/ Tiefe der gesamten Antriebseinheit erhöht sich um 12,5 cm
/ Steigung des Drehmoments um 60%
/ Achtung: nur in Verwendung mit WM90
| / TECHNISCHE DATEN | |
| Gewicht | 10,0 kg |
| Abmessungen B x T x H | 22 cm x 20 cm x 19 cm |
| Untersetzungsverhältnis | 1,6 : 1 |
| 2,30 m | 2WASCHZUB2302 |
| Durchmesser Sägeblatt mm | Anzeige Display | Blattdrehzahl = 43 m/s |
|---|---|---|
| 1.200 | 1.140 1/min | 684 1/min |
| 1.400 | 977 1/min | 587 1/min |
| 1.500 | 912 1/min | 548 1/min |
| 1.600 | 856 1/min | 514 1/min |
| 1.800 | 761 1/min | 457 1/min |
| 2.000 | 683 1/min | 410 1/min |
Wandsägemaschine WM50 oder WM90
/ Robuste und kompakte Bauweise
/ Einfache Handhabung
Artikel-Nr.
Typ Wandsäge WM50 – 1-WM50EVA-EB
Typ Wandsäge WM90 – 1-WM90EVA-EB
Antriebsmotor ServoEngine
/ Leistungsstarker 20 kW Motor
/ Hohes Drehmoment bei geringem Gewicht
/ Long-Life-Service-Intervall erst nach 250 Betriebsstunden
Artikel-Nr.
6SE20
Steuereinheit PowerCube
/ Luftgekühlte Steuerbox
/ Einfache und benutzerfreundliche Menüführung mittels Touch-Screen
Artikel-Nr.
6SEPC20
Motorkabel-ServoCable
/ Kabellänge 10 m
/ Sehr robuste Ausführung
/ Gewicht nur 7,8 kg
/ Inkl. Zugentlastung und Schutzkappe
Artikel-Nr.
6SC20
Kabelfernbedienung ServoControl
/ Steuerung von Vorschub und Schwenken zur gleichen Zeit möglich
/ Kabellänge 10 m
/ Inkl. Bauchgurt
Artikel-Nr.
6SEZB01
Vorschubkabel
/ Kabellänge 10 m
/ Sehr robuste Ausführung
Artikel-Nr.
1-HA-ZB10
Blattschutz
/ Geringes Gewicht bei hoher Stabilität
/ 3-teilig mit Schnellverschluss
Artikel-Nr.
Blattschutz Durchmesser 800 mm – 1-WA-ZB0800
Blattschutz Durchmesser 1.000 mm – 1-WA-ZB1000
Blattschutz Durchmesser 1.200 mm – 1-WA-ZB1200
Blattschutz Durchmesser 1.500 mm – 1-WA-ZB1500
Blattschutz Durchmesser 2.000 mm – 1-WA-ZB2000
Blattschutz, bündig
/ Geringes Gewicht bei hoher Stetigkeit
/ 1-teilig ausgeführt
Artikel-Nr.
Blattschutz Durchmesser 800 mm – 1-WA-ZB0800B
Blattschutz Durchmesser 1.000 mm – 1-WA-ZB1000B
Blattschutz Durchmesser 1.200 mm – 1-WA-ZB1200B
Blattschutz Durchmesser 1.500 mm – 1-WA-ZB1500B
Führungsschiene
/ Leichte und robuste Bauweise
Artikel-Nr.
Länge 0,3 m – 1-WA-ZB030
Länge 0,65 m – 1-WA-ZB065
Länge 1,3 m – 1-WA-ZB130
Länge 2,3 m – 1-WA-ZB230
Dübellasche für Führungsschiene
/ Stückweise erhältlich
/ Mindestens zwei Stück je Schienenbefestigung benötigt
/ Bei der 2,3 m-Schiene werden drei Stück empfohlen
Artikel-Nr.
1-WA-ZB011
Dübellasche für Führungsschiene
/ Für eine schnellere Montage
/ Gefertigt aus hochfestem Material
Artikel-Nr.
1-WA-ZB012
Schienenbefestigungsbock
/ Seitlich verstellbar
/ Alternativ möglich bei sehr unebenen Wänden
Artikel-Nr.
1-WA-ZB10
Winkelverstellbock
/ Stufenlos von 0° bis 45° einstellbar
Artikel-Nr.
1-WA-ZB12
Führungsschienenanschlag
/ Lieferumfang 2 Stück
/ Zu verwenden auf jeder Schienenseite
/ Verhindert das Überfahren vom Schienenende
Artikel-Nr.
1-WA-ZB01
Funkfernbedienung ServoControl
/ Steuerung von Vorschub und Schwenken zur gleichen Zeit möglich
/ Inkl. Bauchgurt und 2 Akkus
Artikel-Nr.
6SEZB04
PowerGear für WM90
/ Steigerung des Drehmoments um 60 %
/ Für Sägeblattdurchmesser bis 2.000 mm geeignet
Artikel-Nr.
6SEZB05
Wasserverteilschraube
/ Zu verwenden bei Bündigschnitt
Artikel-Nr.
Typ Wandsäge WM50 – 1-WM50ZB01
Typ Wandsäge WM90 – 1-WM90ZB01
Bündigschraube M8 x 16
/ Lieferumfang 1 Stück
/ Zu verwenden bei Bündigschnitt
Artikel-Nr.
2NTS7991M8x16VZ10.9
Nachrüstsatz WM50 / WM90
Artikel-Nr. 6SEPC-ACC
Vorschubautomatik WM50 / WM90
/ Regelt Vorschub- und Absenkungsgeschwindigkeit automatisch
/ Der Nachrüstsatz ist mit allen möglichen Fernbedienungen kompatibel
/ Inklusive Touch-Notbetrieb für Vorschub und Absenkung
EURODIMA ACC Vorschubautomatik
Vorschubautomatik
Service-Kits für WM50 / WM90
| Maschinen-Typ | Komponente | Artikel-Nr. |
|---|---|---|
| WM50 | Hauptlagersatz | 2WSBG0001WM50 |
| WM50 | Führungsrollensatz | 2WSBG0002WM50 |
| WM90 | Hauptlagersatz | 2WSBG0001WM90 |
| WM90 | Führungsrollensatz | 2WSBG0002WM90 |
| WM50 / WM90 | Reparatursatz Absenkgetriebe | 2WSBGAB001 |
| WM50 / WM90 | Reparatursatz Vorschubgetriebe | 2WSBGVS001 |
| WM50 / WM90 | Antriebsmotor Service-Kit 250 Betriebsstunden | 6SESK1 |
